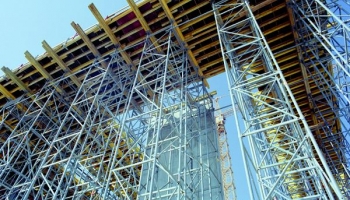

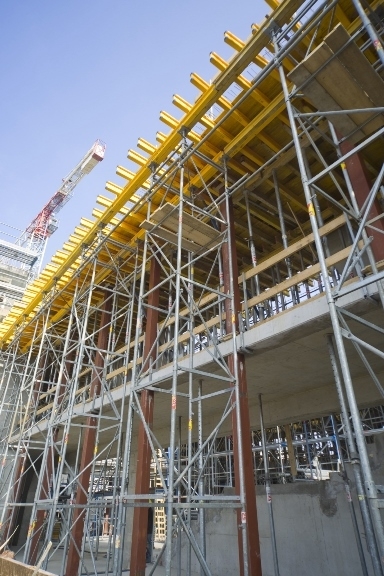

ID15 atraminių bokštelių sistema
Universali bokštelių sistema skirta perimti dideles apkrovas. Idealus sprendimas perdangų ir tilto konstrukcijų atramoms.
Techninės specifikacijos
ID 15 atraminiai bokšteliai yra viena iš dažniausiai naudojamų parėmimo sistemų pasaulyje. Vienas bokštelis atlaiko didesnę kaip 200 kN apkrovą.
| Produkto aprašymas | ID atraminiai bokšteliai |
|---|---|
| Pagrindiniai dydžiai, cm | 100 x 100 |
| Bokštelio aukštis, cm | 100 | 133 |
| Bendras naudojamas aukštis, m | 1.42 - 20.1 |
| Tipas (min. - maks.), m | 4.75-12.76 (aukščiams didesniems kaip 12.76 m reikalinga struktūrinė analizė) |
| Vidutinis svoris | 42.0 kg/vertikaliam metrui |
| Atitikimas pagal DIN standartą | DIN EN 12812 |
| Maksimali apkrova | 200 kN bokšteliui (50 kN bokštelio kojai) |
| Sujungimas | Integruota greito veikimo jungtis | Movos |
| Apsauga nuo korozijos | Karštas cinkavimas |
| Tinka naudoti su | H20 medinėmis sijomis | R24 medinėmis sijomis | plieniniais profiliais |
| Montavimo/išmontavimo laikas | Apie 0.17 h/vertikaliam metrui | 0.34 h/vertikaliam metrui |
Privalumai
- Atraminiai bokšteliai susideda iš 6 lengvų komponentų
- Laikas taupomas naudojant integruotas greito veikimo jungtis
- Nedidelių išmatavimų bokštelio (1.0 x 1.0 m) apkrova gali siekti 200 kN
- Karštai cinkuotos bokštelių sudedamosios dalys užtikrina ilgą tarnavimo laiką
- Vertikalios ir horizontalios sumontavimo ir išmontavimo galimybės
- Greitas bokštelių pernešimas krano pagalba
- Saugus surinkimas su praktinėmis papildomomis detalėmis
Pritaikymas
- Perdangų atramos statybų aikštelėse
- Tilto konstrukcijų atraminis pagrindas
- Didelių angų perdengimas
- Pramoninių objektų statyba
- Specialūs projektai su didelėmis apkrovomis
